Connect4i ✨

Questo modulo MES è progettato per il collegamento di macchine con il sistema e consente di accedere a vari strumenti relativi all’Industria 4.0 e 5.0.

• raccolta, elaborazione e archiviazione dei dati provenienti dai macchinari in base agli ordini di produzione.
• lo scambio bidirezionale di dati con le macchine (i programmi delle macchine possono essere inviati alle macchine con l'avvio della sessione di lavoro nel MES dall'interfaccia dell'operatore).
• monitoraggio del consumo delle risorse produttive (gas, acqua, elettricità, ecc.)
• monitoraggio della produzione di energia elettrica da diverse fonti.

Macchine

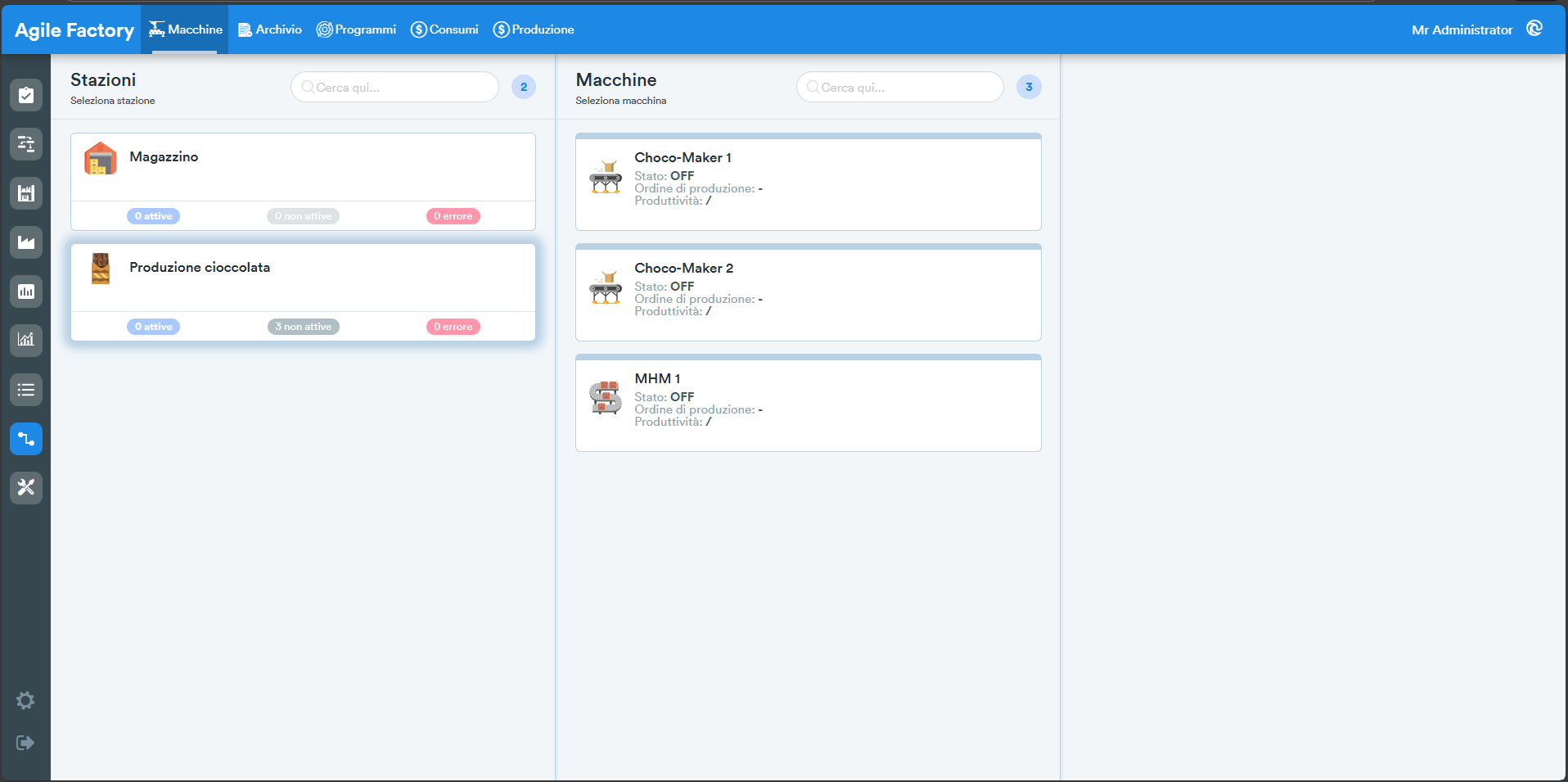

Dopo aver selezionato la stazione di lavoro, all'utente viene visualizzato l'elenco delle macchine collegate a tale stazione.

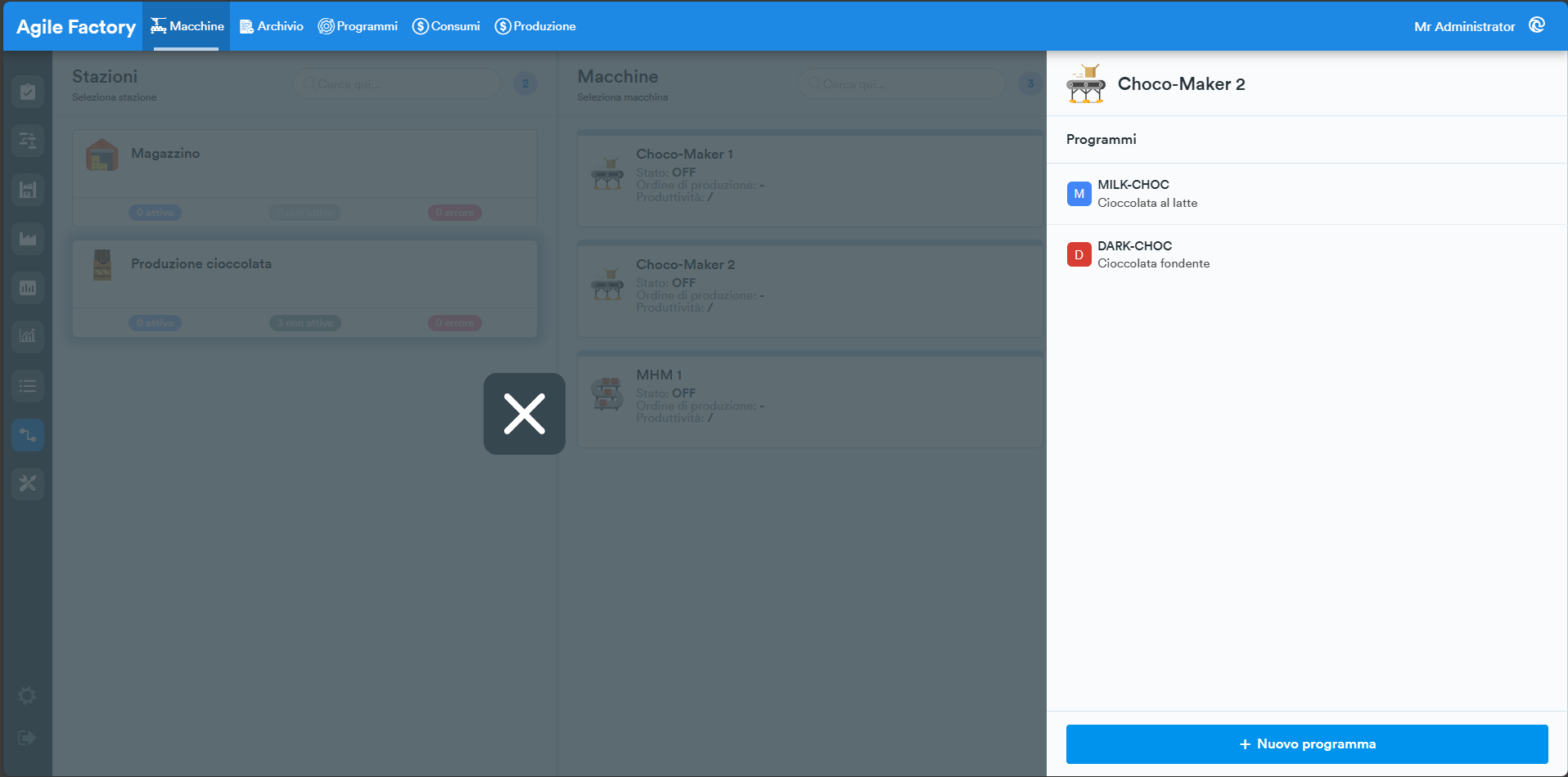

Selezionando una macchina specifica nel pannello a destra verrà visualizzato l'elenco dei programmi destinati a quella macchina.

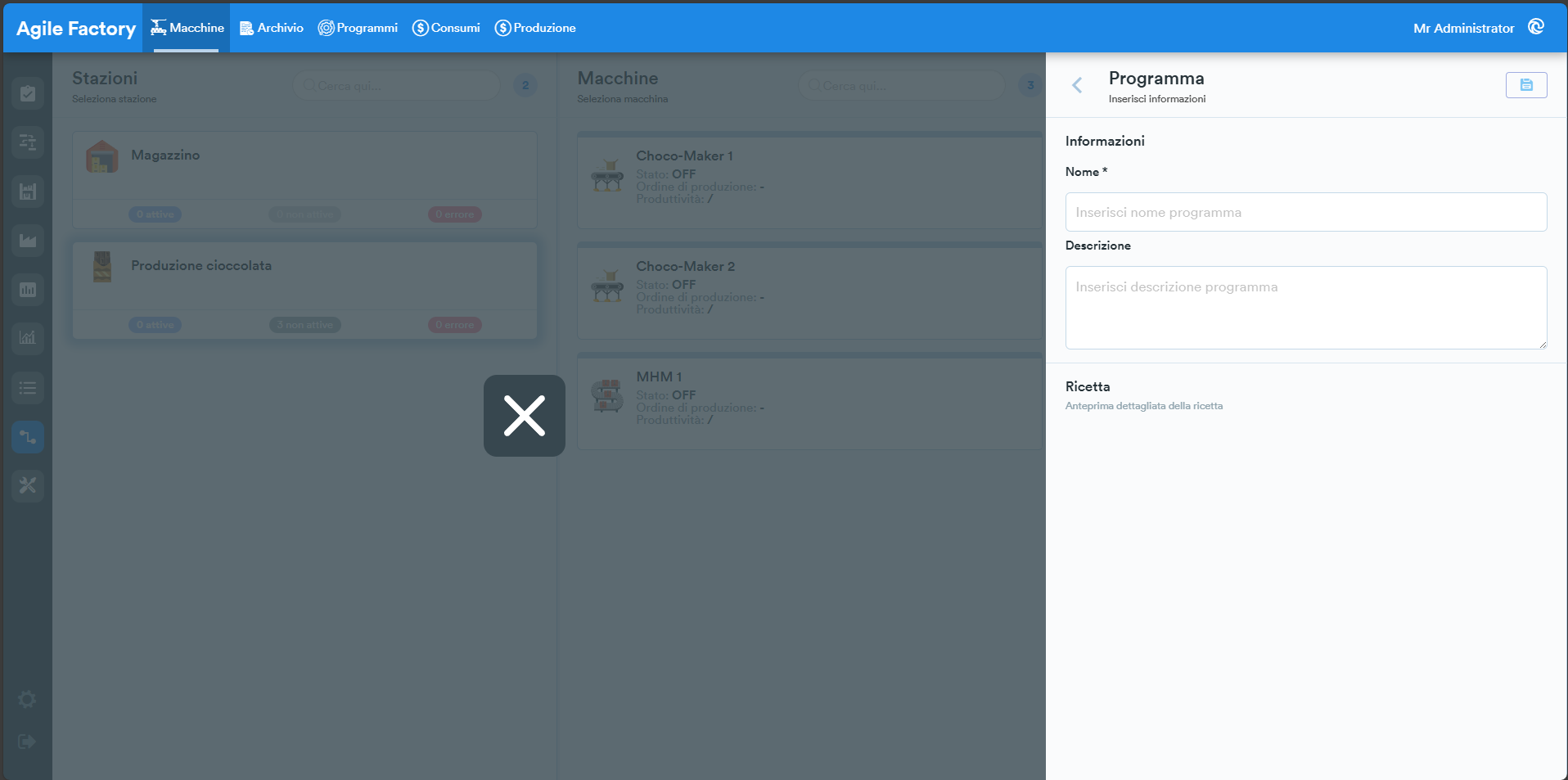

Premendo il pulsante +Nuovo programma è possibile aggiungere un nuovo programma per il macchinario; dopo aver compilato i campi necessari, premere Salva nella parte superiore destra del pannello.

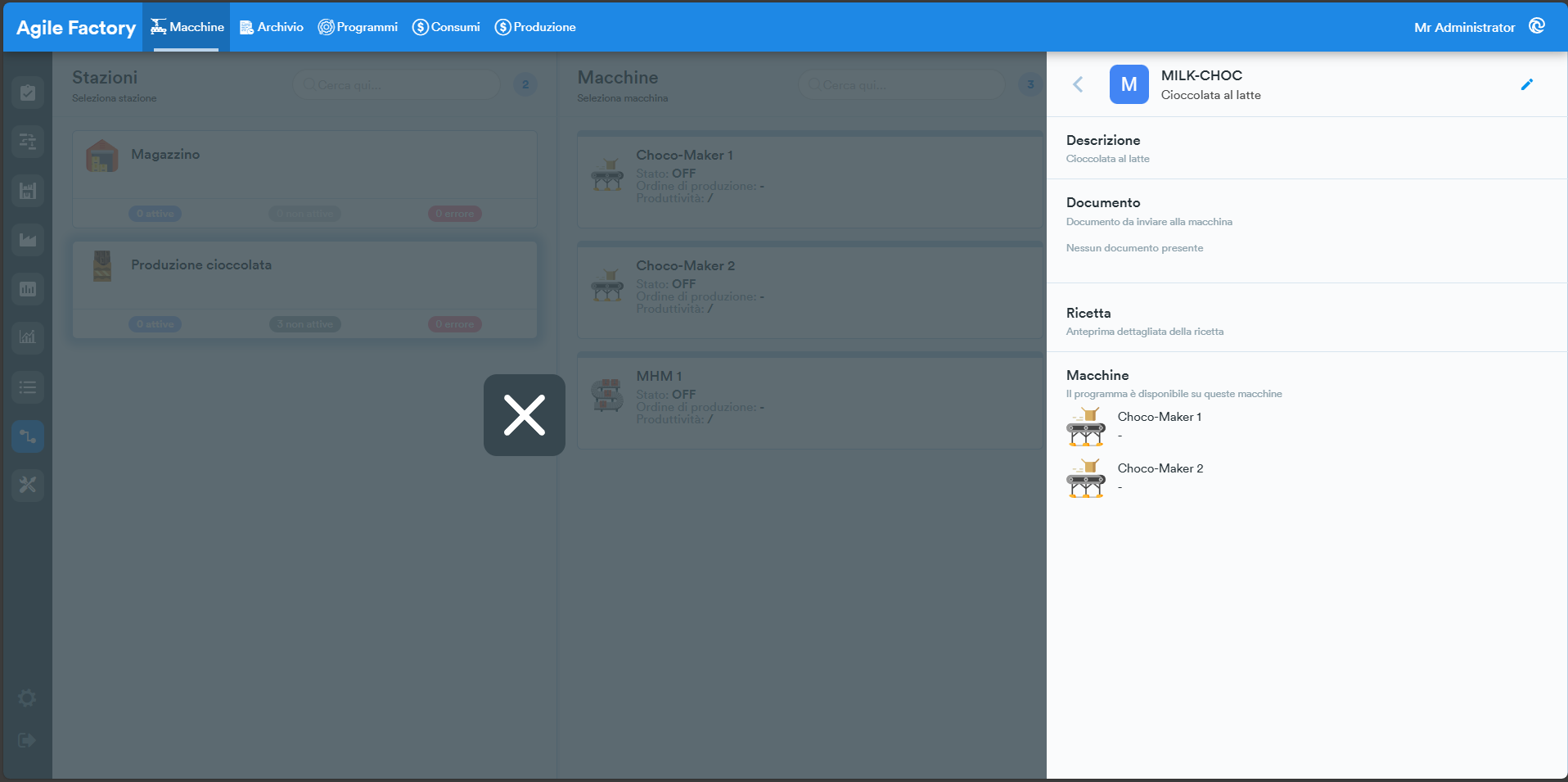

Dopo aver selezionato un programma dal menu, è possibile assegnare una ricetta specifica al programma e un documento da inviare al PLC della macchina tramite la funzione di modifica (icona a forma di matita).

Dopo aver compilato i campi necessari, premere Salva nella parte superiore destra del pannello.

È possibile assegnare un programma a uno o più macchinari.

Archivio

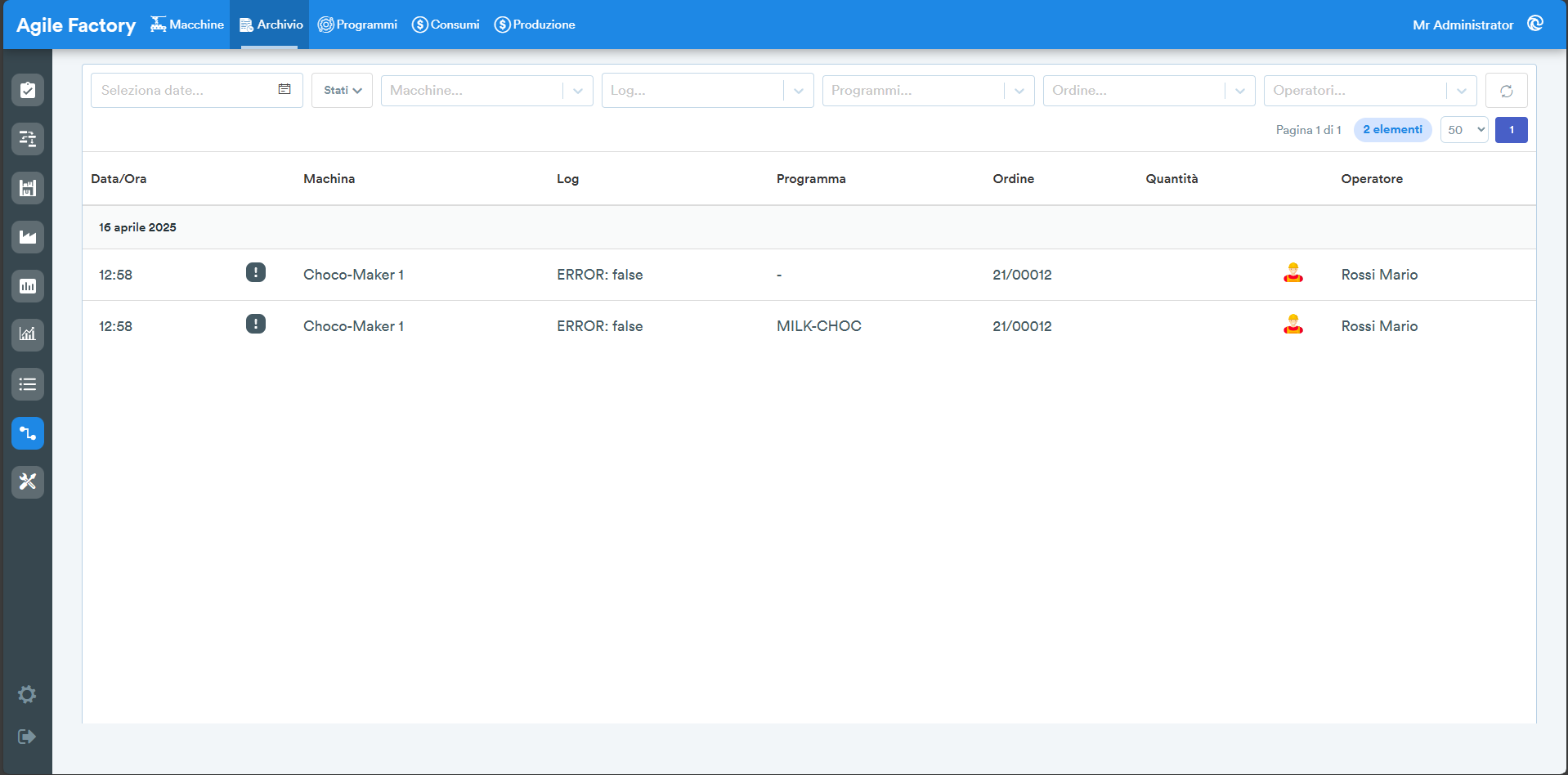

Questa sezione del modulo Connect4i è un registro dei log provenienti dai macchinari collegati al sistema.

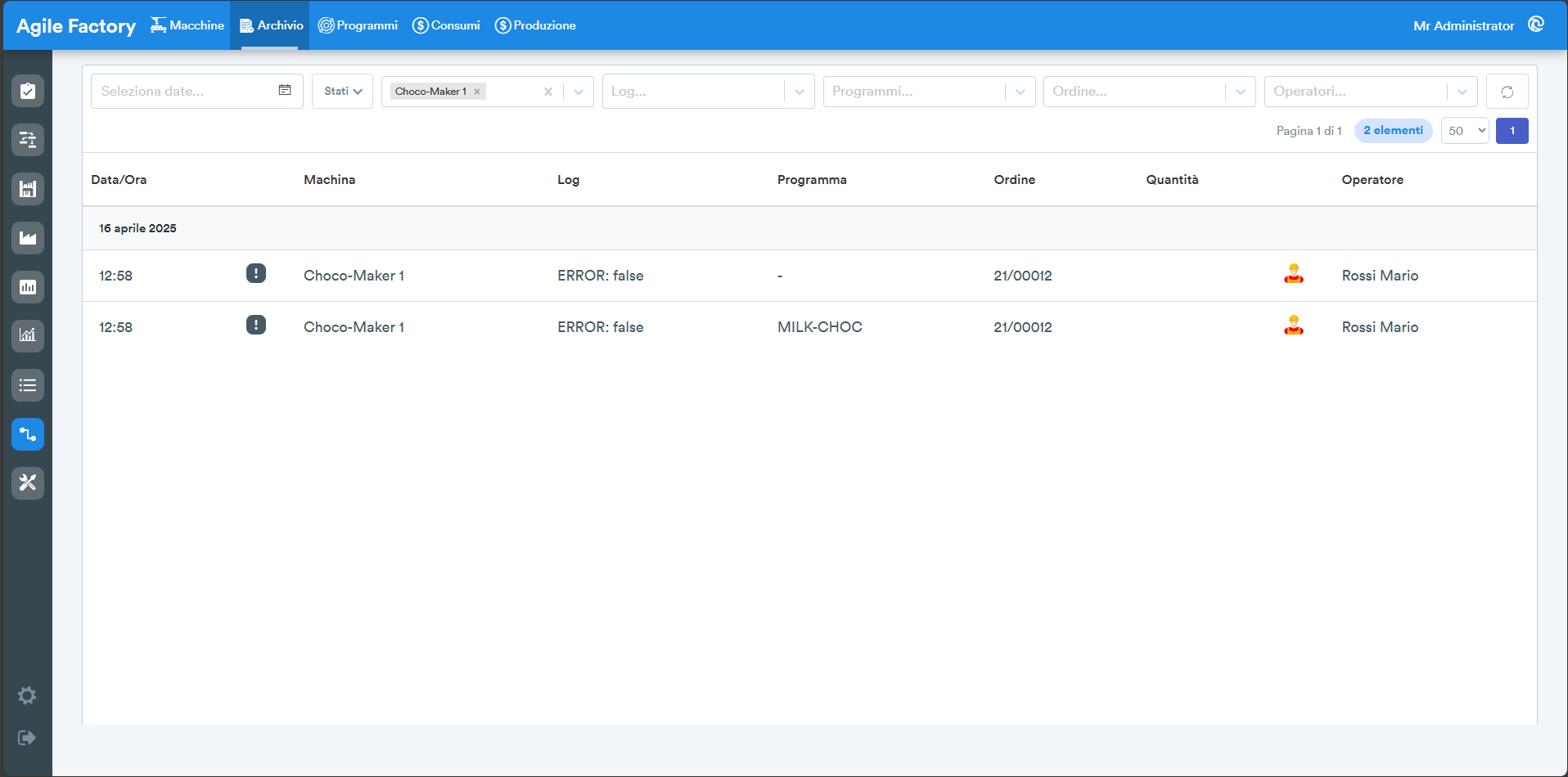

Nella parte superiore dello schermo sono disponibili diversi filtri che consentono di ottenere i dati relativi al periodo di tempo di interesse per un determinato macchinario.

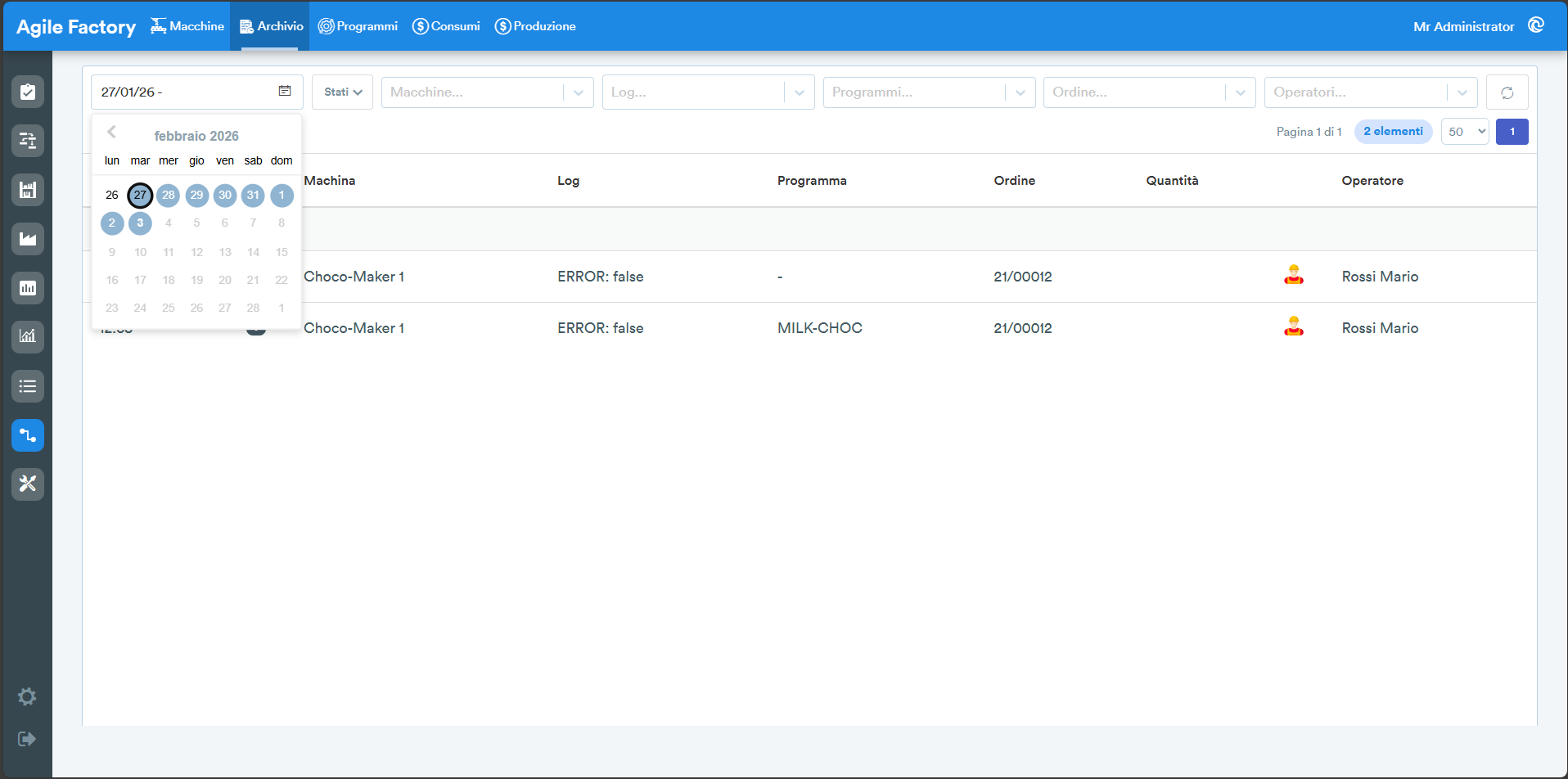

• per le date: è possibile selezionare sia un intervallo che una data specifica.

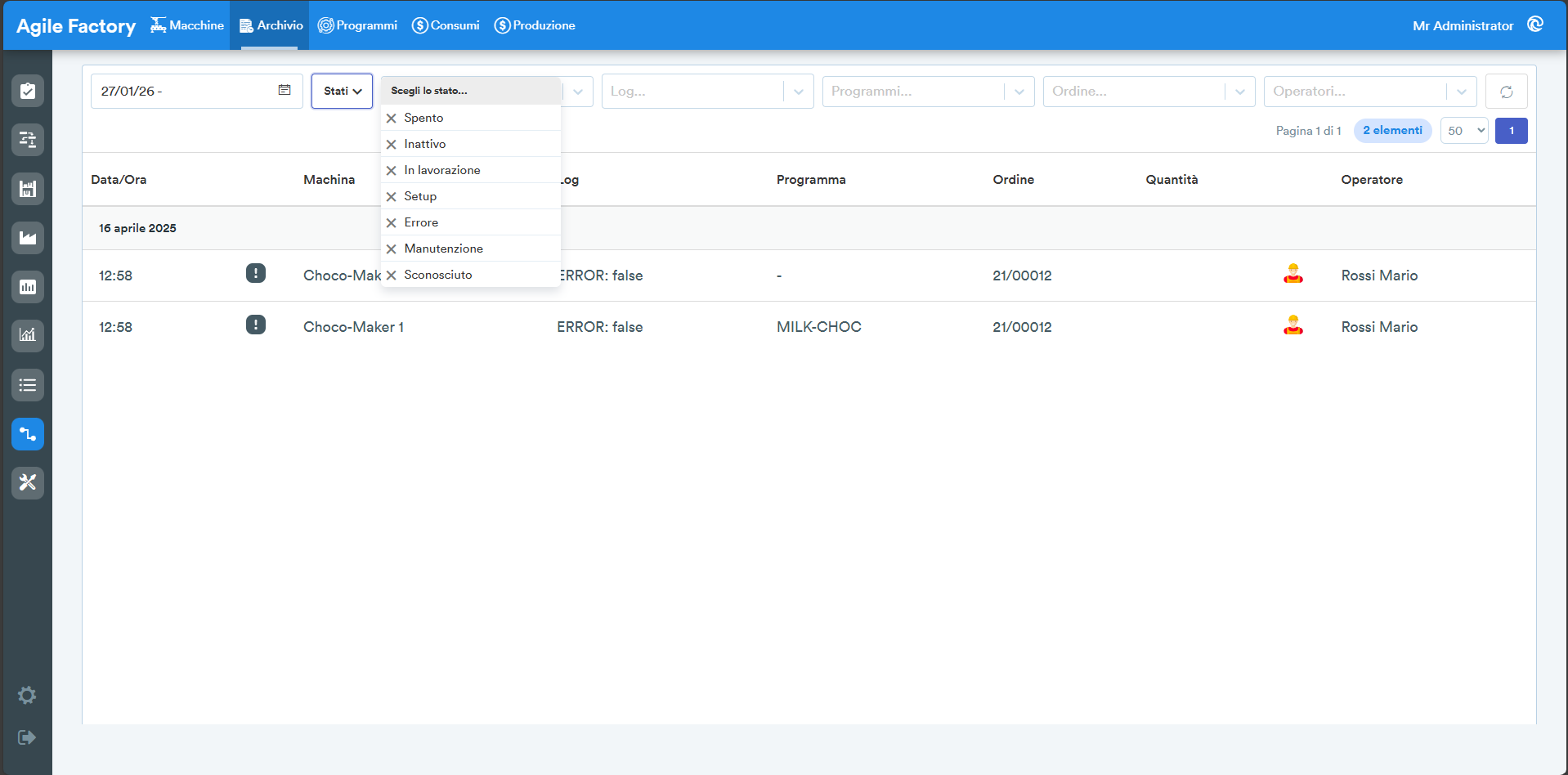

• per lo stato della macchina (spento, inattivo, in lavorazione, setup, errore, manutenzione, sconosciuto).

• per la macchina.

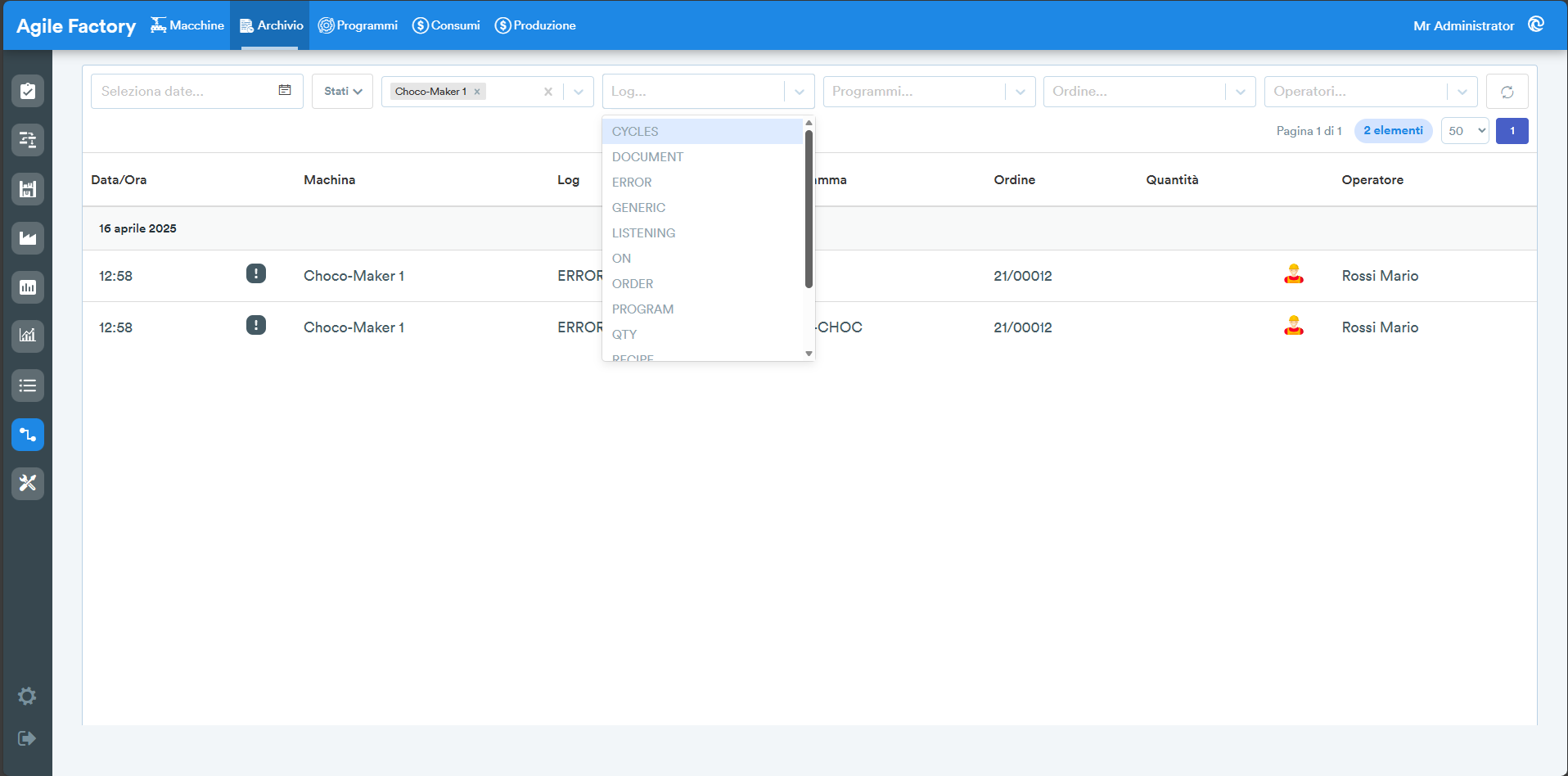

• per il tipo dei log.

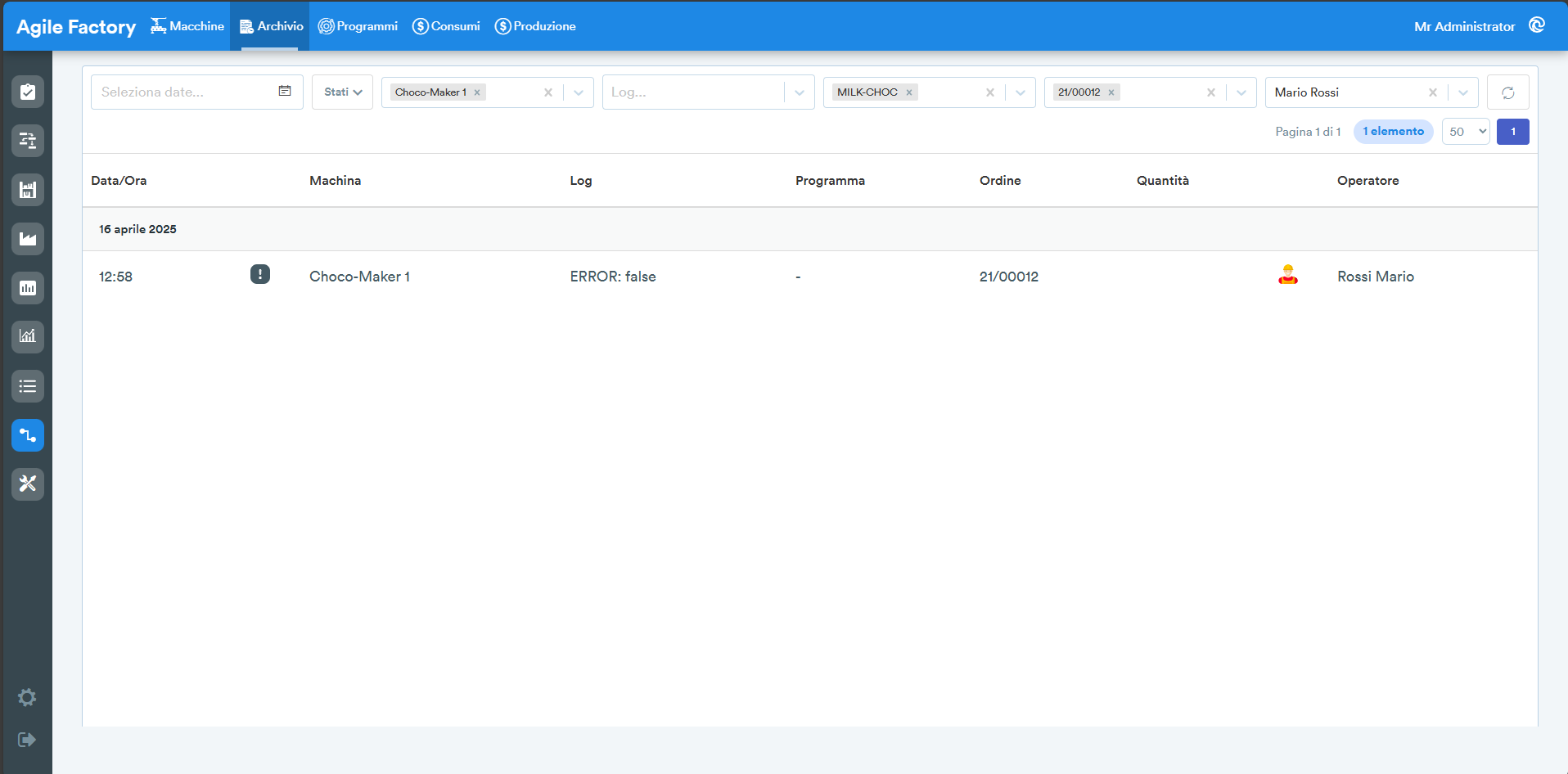

• per il nome di programma, ordine e operatore.

Il pulsante 🔄️ serve per azzerare tutti i filtri di ricerca.

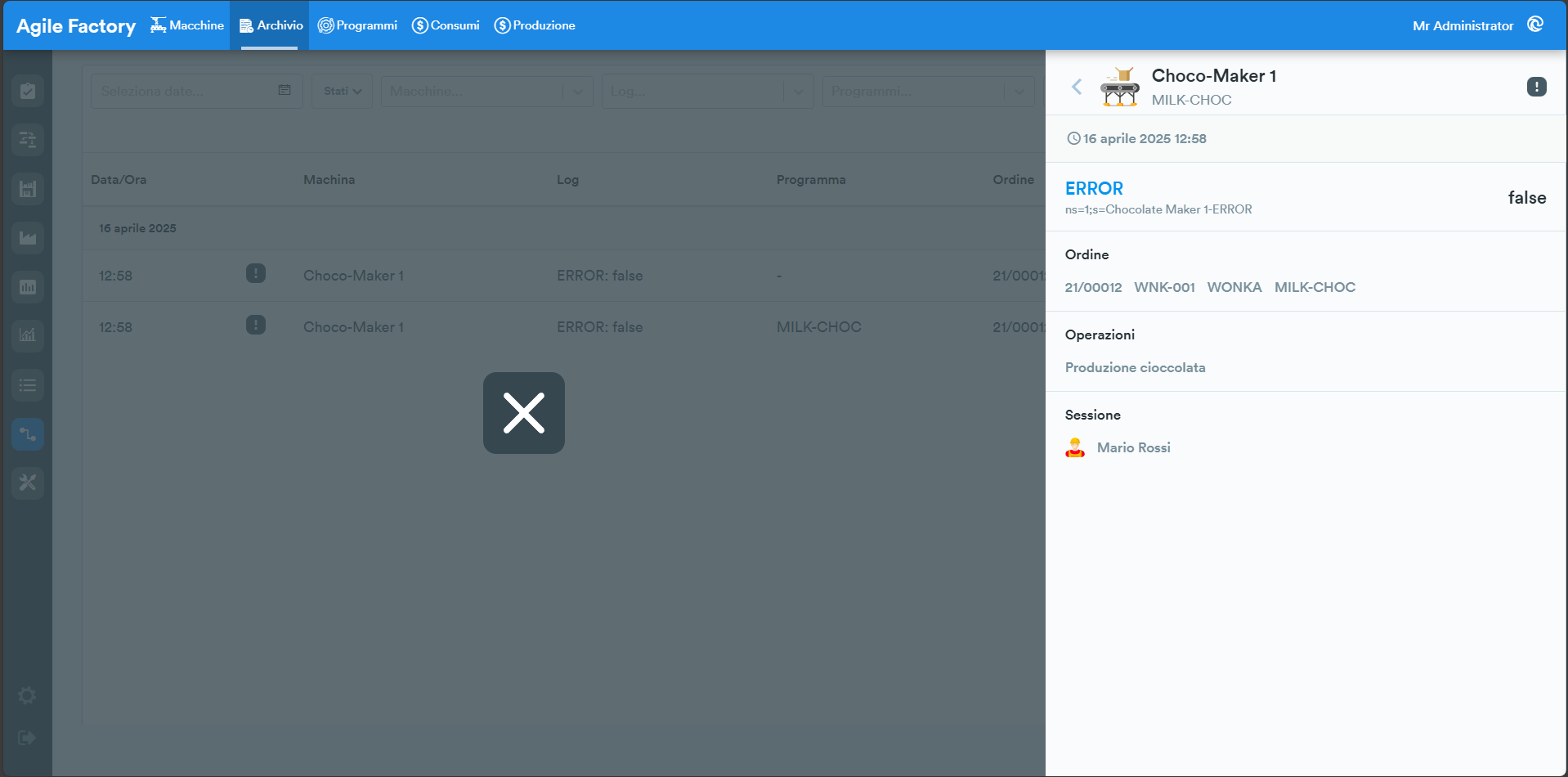

Selezionando una riga dall'elenco è possibile visualizzare i dettagli del registro della macchina, tra cui macchina, data, ora, tipo di log, dettagli dell'ordine di produzione, nome dell'operazione, nomi degli operatori della sessione di lavoro

Programmi

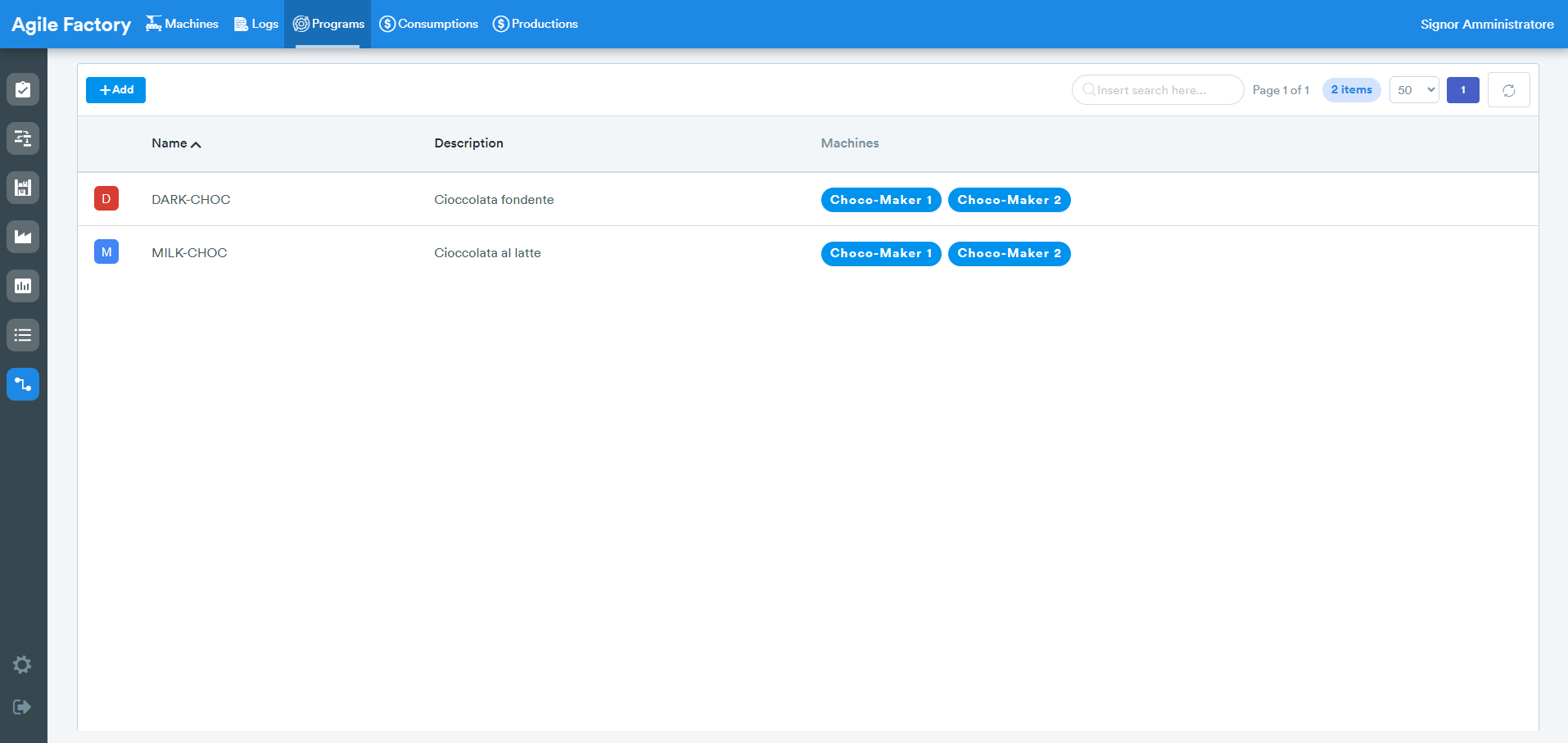

Cliccando su Programmi si aprirà una schermata in cui saranno visualizzati i programmi disponibili per le macchine.

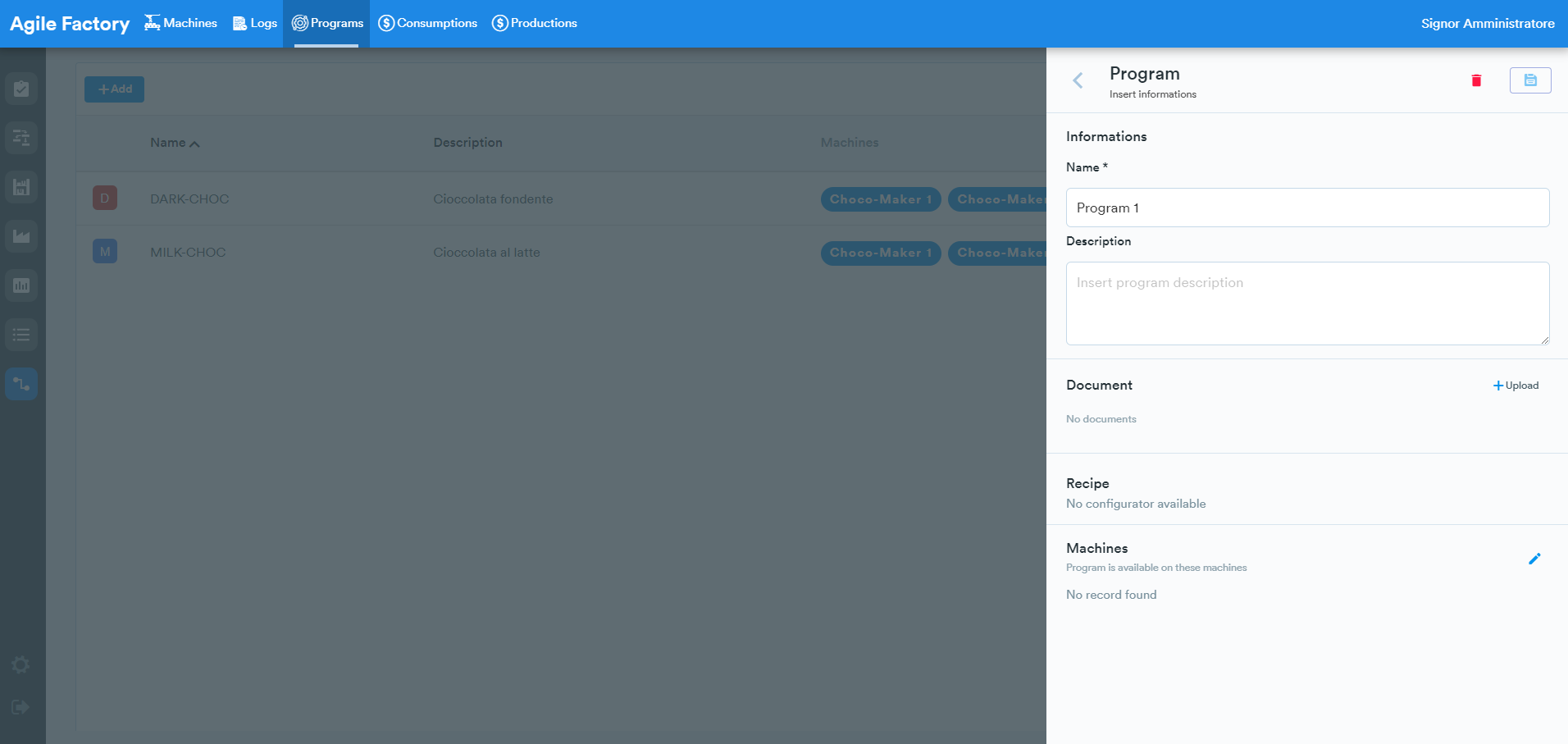

Premendo il pulsante Aggiungi sarà possibile inserire i dettagli relativi al programma che verrà eseguito dalla macchina.

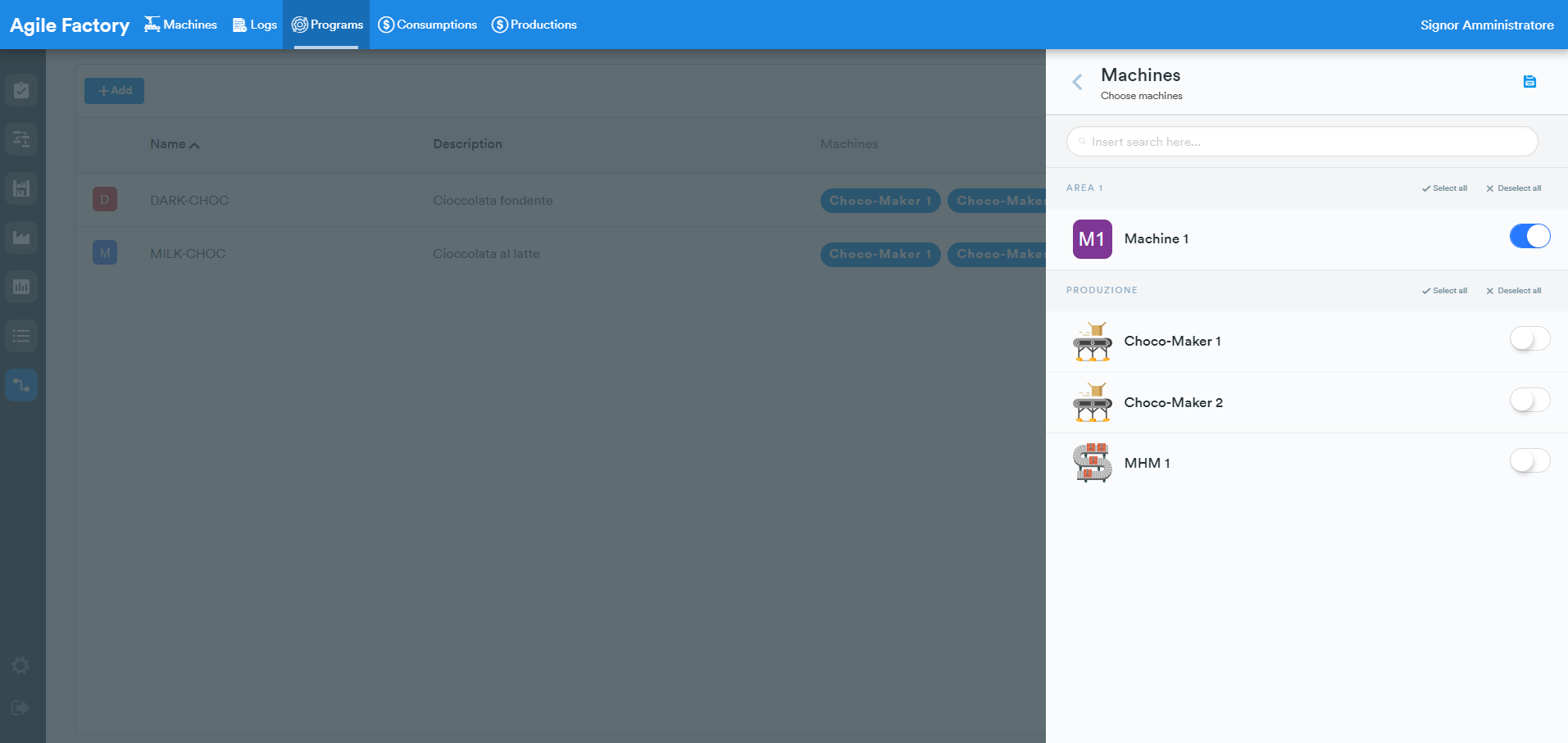

Dopo aver salvato un nuovo programma, è possibile selezionare la macchina a cui il programma verrà applicato (per selezionare un programma, cliccare sulla matita in basso a destra dello schermo).

Dopo aver selezionato la macchina desiderata, non dimenticare di premere il pulsante Salva.

I programmi saranno utilizzati se è disponibile la funzionalità di collegamento con le macchine industriali.

Consumi

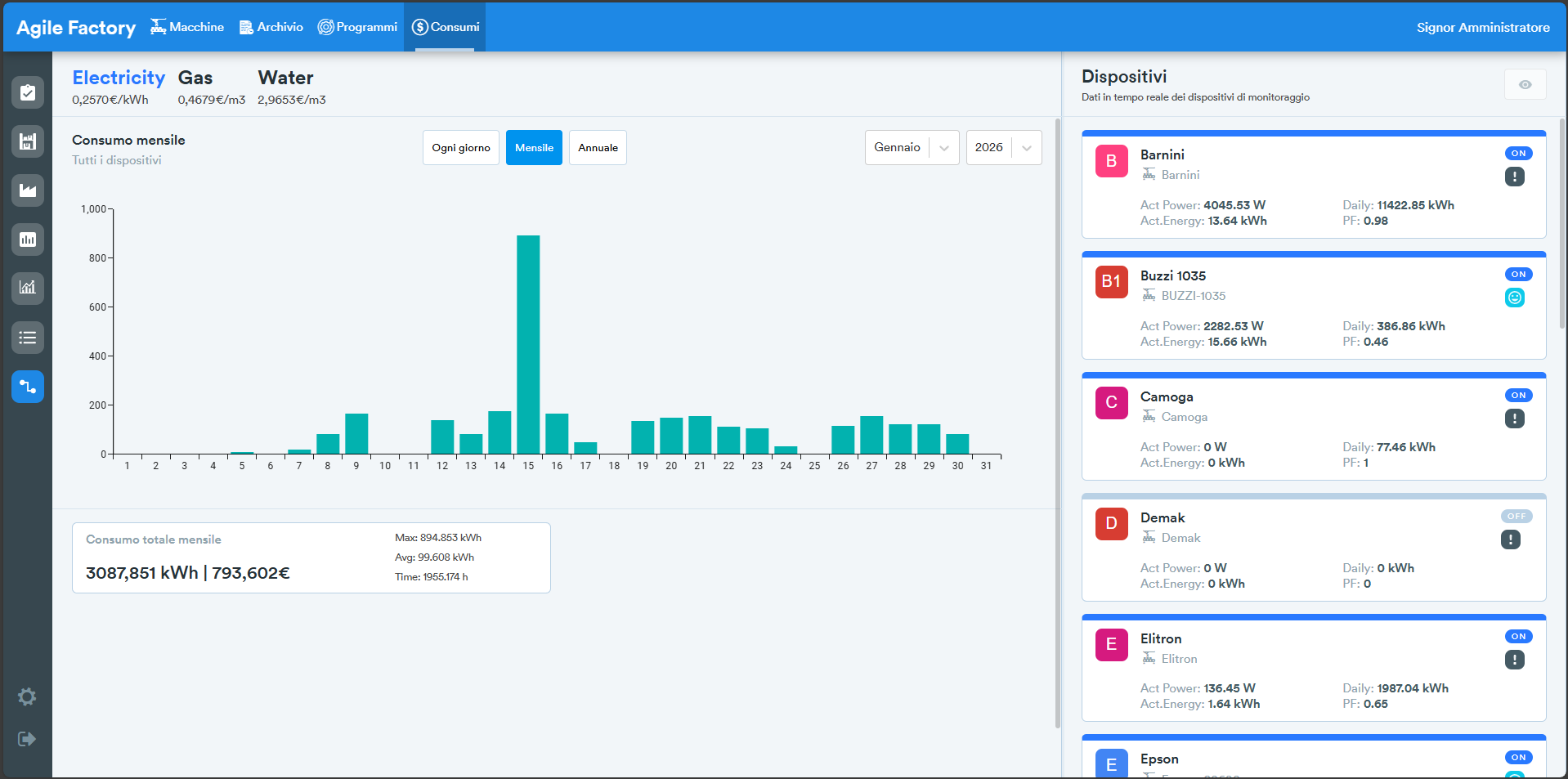

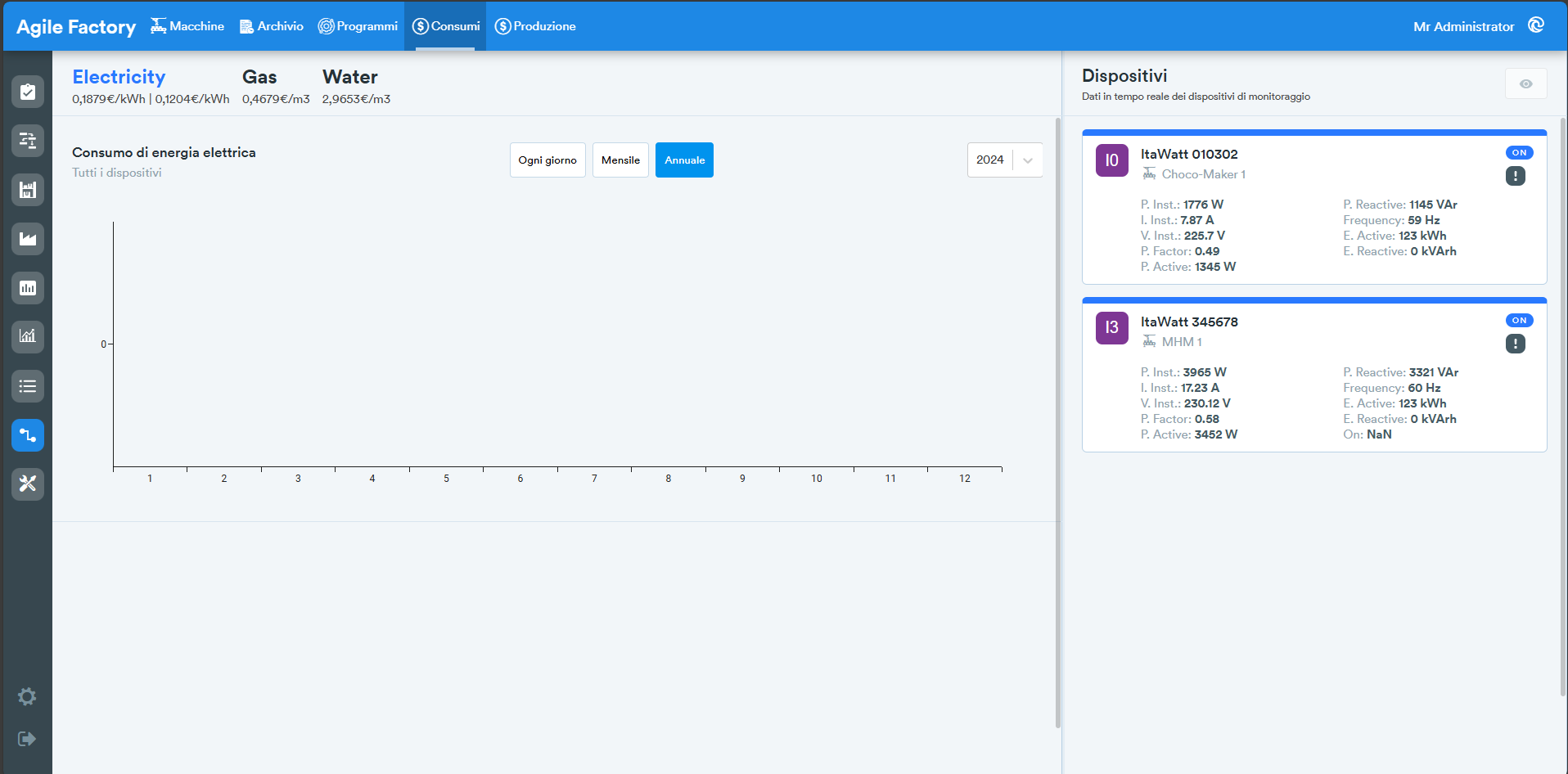

In questa sezione l'utente può visualizzare i dati grafici relativi al consumo delle risorse per la produzione (il tipo di risorsa viene configurato con l'aiuto degli specialisti di Industrial Cloud). Dopo aver selezionato il tipo di risorsa nella parte superiore sinistra dello schermo, all'utente viene visualizzato un elenco dei dispositivi di monitoraggio collegati (contatori) nel pannello a destra.

L'elenco dei dispositivi collegati mostra il nome e le caratteristiche principali del dispositivo. Selezionando il dispositivo e la suddivisione in base alla quale è necessario visualizzare i dati, all'utente viene mostrato il grafico corrispondente. Se il dispositivo non è selezionato, il sistema mostra i dati complessivi relativi a tutti i dispositivi (per visualizzare le letture totali è possibile utilizzare il pulsante 👁️‍🗨️).

Produzione

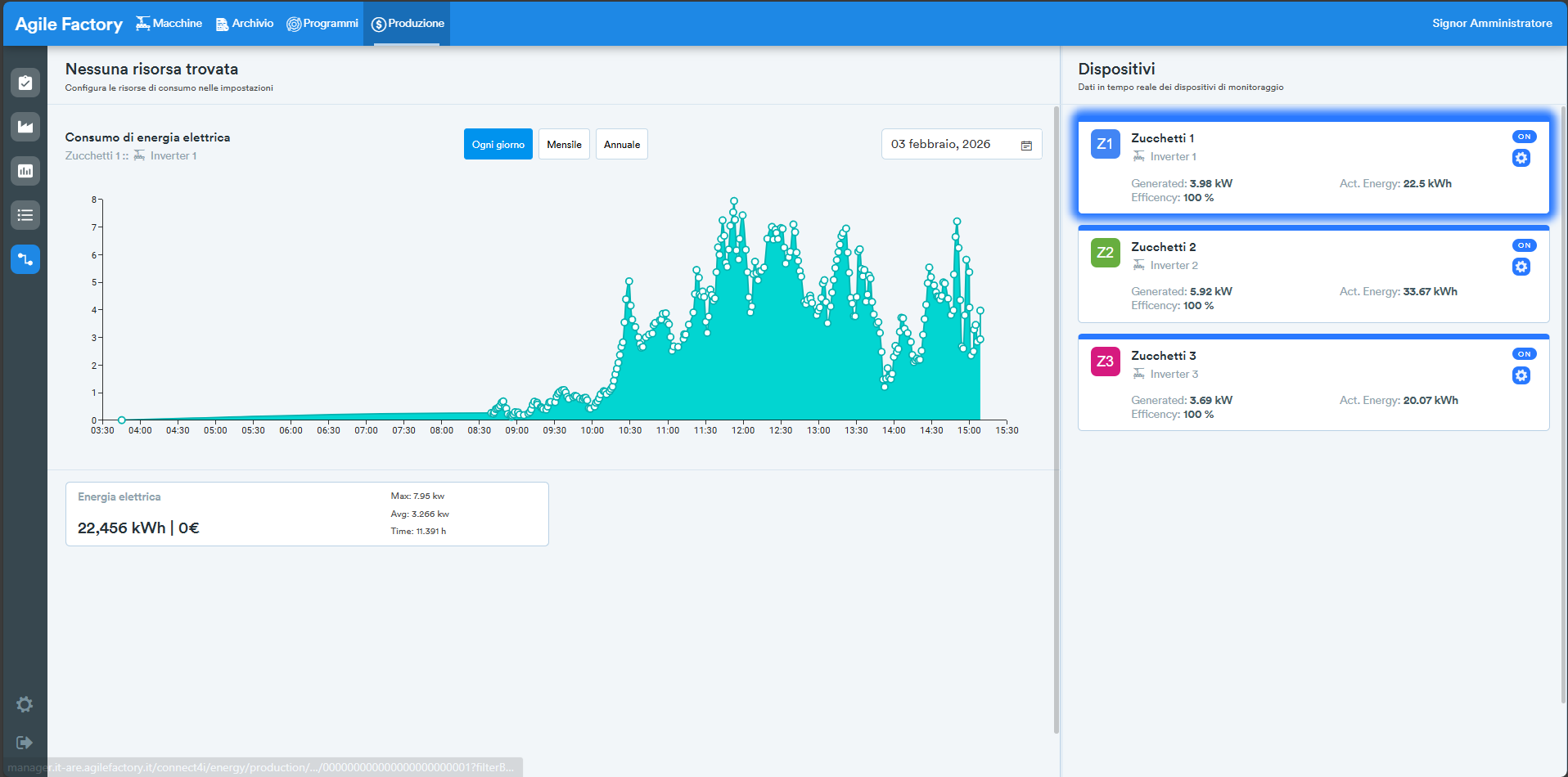

In questa sezione l'utente può visualizzare i dati grafici relativi alla produzione della energia elettrica (i disositivi vengono configurati con l'aiuto degli specialisti di Industrial Cloud).

L'elenco dei dispositivi collegati mostra il nome e le caratteristiche principali del dispositivo. Selezionando il dispositivo e la suddivisione in base alla quale è necessario visualizzare i dati, all'utente viene mostrato il grafico corrispondente. Se il dispositivo non è selezionato, il sistema mostra i dati complessivi relativi a tutti i dispositivi.
